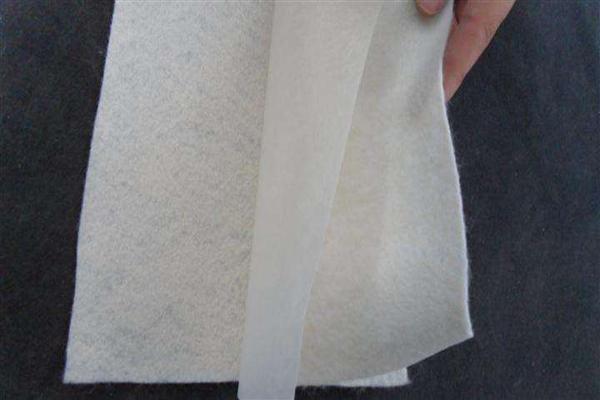

小編今天來(lái)跟大家講一下復(fù)合土工膜的雙縫焊接方法，一起來(lái)看看吧。

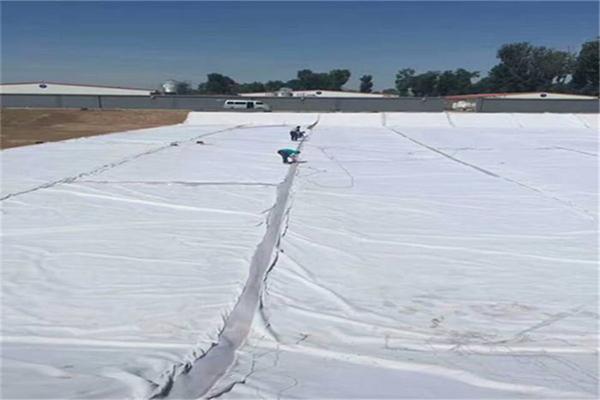

使用TH-1焊接機(jī)進(jìn)行復(fù)合土工膜雙焊縫搭接時(shí)，需先在施工現(xiàn)場(chǎng)進(jìn)行試焊。試樣需寬度≥600mm、長(zhǎng)度為3.7m，試驗(yàn)合格后，才可按試驗(yàn)確定的速度、壓力、溫度等進(jìn)行焊接。試樣上需標(biāo)記日期、時(shí)間、環(huán)境溫度等，焊接過(guò)程需注意焊機(jī)運(yùn)行情況，結(jié)合實(shí)際情況調(diào)整速度和溫度。焊接前需清潔搭接位置，確保無(wú)火、無(wú)塵，待復(fù)合土工膜平行對(duì)齊后再適當(dāng)搭接。

當(dāng)現(xiàn)場(chǎng)溫度在10℃～30℃時(shí)，現(xiàn)場(chǎng)焊機(jī)焊接速度為2～2．5m/min，焊接溫度條件在270℃～350℃，焊接壓力控制在700～800N。當(dāng)現(xiàn)場(chǎng)溫度在5℃～10℃時(shí)，現(xiàn)場(chǎng)焊機(jī)速度為2m/min，焊接調(diào)節(jié)溫度可在300℃～420℃，焊接壓力控制在800～900N，如果溫度變化超過(guò)5℃，必須重新試焊接，確定最佳的焊接參數(shù)，以保證施工質(zhì)量。焊縫需要整齊、美觀，嚴(yán)禁出現(xiàn)畫(huà)焊、跳走等現(xiàn)象。如果在焊接中遇到復(fù)合土工膜長(zhǎng)度不足的情況，需要及時(shí)進(jìn)行拼接處理，先將橫向的焊縫焊接好后，再焊接縱縫，控制橫向焊縫之間的距離在50cm之間，并呈現(xiàn)“T”字型相交，不能采取“十”字型相交。相鄰復(fù)合土工膜焊縫需要采取錯(cuò)縫搭接的方法，以保證膜塊之間能夠形成結(jié)點(diǎn)，也應(yīng)為“T”字型結(jié)點(diǎn)，縱膜向焊縫交點(diǎn)位置需要用擠壓焊機(jī)進(jìn)行加強(qiáng)處理。

在焊接過(guò)程中，應(yīng)預(yù)留適當(dāng)?shù)纳炜s變形量，考慮當(dāng)?shù)貧鉁刈兓蛷?fù)合土工膜性能。當(dāng)手焊機(jī)控制溫度低于200℃時(shí)，應(yīng)先用棉紗擦拭并重新打磨，不得直接用手擦拭。焊縫位置如果存在結(jié)露、潮濕或泥沙等問(wèn)題，應(yīng)先徹底清理后再進(jìn)行焊接。下雨天、潮氣、露水等情況嚴(yán)禁焊接，如有必要，應(yīng)搭設(shè)防護(hù)棚并采取防護(hù)措施。外界溫度低于5℃時(shí)，不能進(jìn)行焊接，如有必要，應(yīng)提前進(jìn)行預(yù)熱處理。擠壓焊機(jī)在操作中應(yīng)定期檢查槍頭滑塊，如磨損嚴(yán)重，應(yīng)及時(shí)更換以避免損壞復(fù)合土工膜。在焊接過(guò)程中，應(yīng)盡量使用穩(wěn)壓性能好的發(fā)電機(jī)供電，如無(wú)法使用市政電，需要使用穩(wěn)壓器以保證電壓穩(wěn)定。焊接完成后應(yīng)及時(shí)進(jìn)行質(zhì)量驗(yàn)收，施工單位先自檢，合格后再上報(bào)監(jiān)理單位進(jìn)行抽檢，如發(fā)現(xiàn)質(zhì)量問(wèn)題應(yīng)及時(shí)補(bǔ)焊和處理。

今天的內(nèi)容就介紹到這里，感謝大家閱讀和觀看，希望對(duì)您有所幫助。如有任何疑問(wèn)，請(qǐng)聯(lián)系我們的工作人員，我們將全力以赴為您提供服務(wù)，期待未來(lái)合作的機(jī)會(huì)。
